NAMA TEKNIS : Pengadaan dan Pemasangan Rambu Papan Peringatan LRK 120 cm x 240 cm Ruas 087, 078.1, 043-047, 029, 028, dan 027
TAHUN : TAHUN
KOORDINAT (LAT, LNG) : -7.3149191, 110.1782285
KETERANGAN : 2024
SPESIFIKASI :
NO BARANG SAT STANDAR MIN. HASIL UKUR HASIL FOTO
A. PONDASI
1. Tinggi Pondasi dari Muka Tanah mm 100 140 SESUAI
2. Mutu Beton K- 250 250 SESUAI
3. Panjang mm 600 600 SESUAI
4. Lebar mm 600 600 SESUAI
5. Base Plate Panjang mm 400 400 SESUAI
6. Base Plate Lebar mm 400 400 SESUAI
7. Base Plate Tebal Plat mm 12 12 SESUAI
8. Base Plate Coating Galvanis µm 70 3,2 SESUAI
9. Bracket Plate Panjang Sisi Atas mm 50 50 SESUAI
10. Bracket Plate Panjang Sisi Bawah mm 100 100 SESUAI
11. Bracket Plate Tinggi mm 200 200 SESUAI
12. Bracket Plate Tebal Plat mm 10 11,5 SESUAI
13. Bracket Plate Coating Galvanis µm 70 357 SESUAI
14. Bolt (Baut) Ø mm 19 21 SESUAI
15. Jumlah Bolt (Baut) pcs 4 4 SESUAI
B. TIANG BAMBU

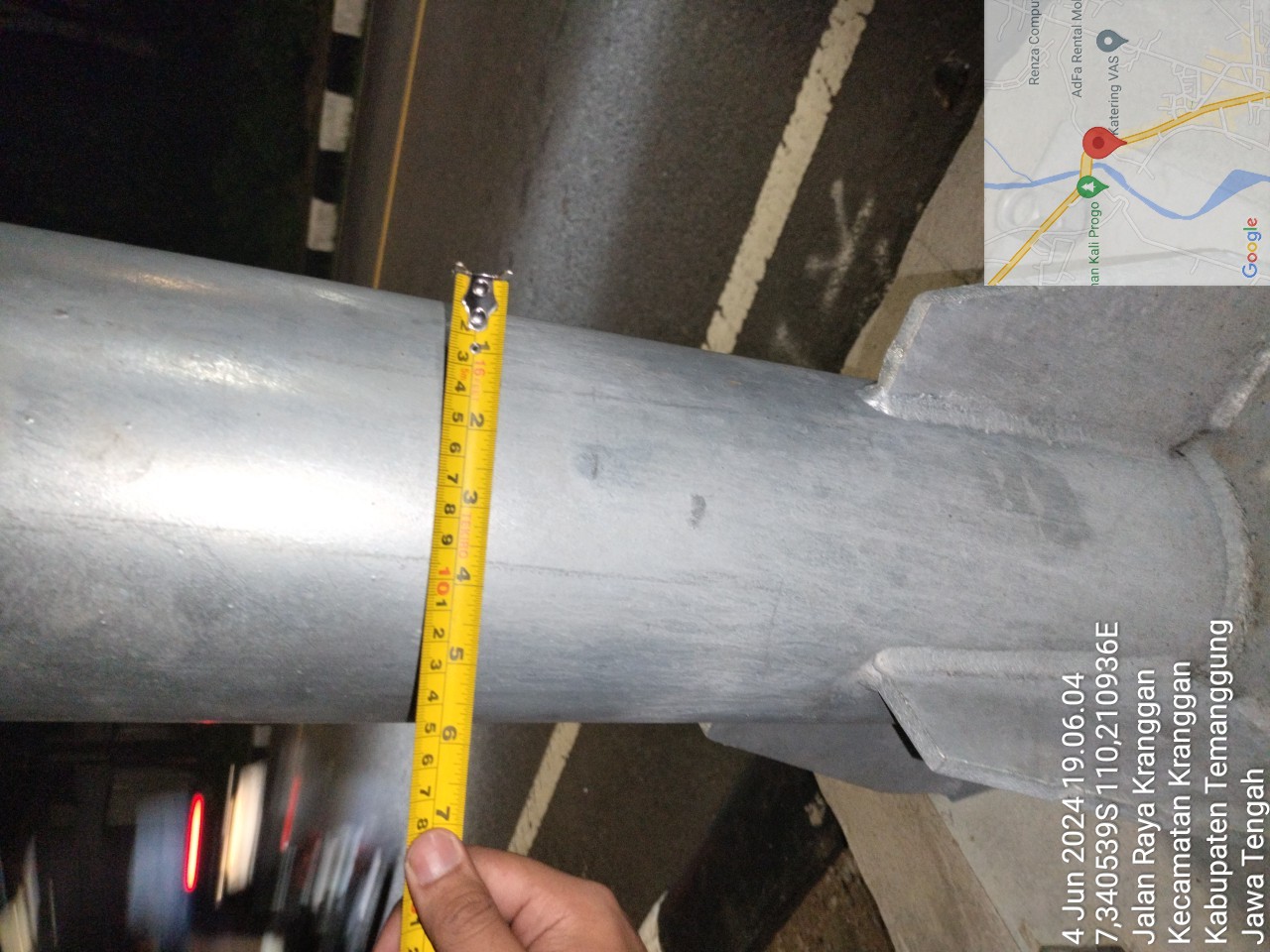

1. Ø Pipa Seamless in 6 6 SESUAI
2. Tebal Tiang mm 2.8 6,3 SESUAI
3. Coating Galvanis µm 70 77 SESUAI
4. Tinggi Tiang dari Permukaan Tanah mm 500 TIDAK SESUAI
C. DAUN BAMBU
1. Panjang Daun Rambu mm 2400 TIDAK SESUAI
2. Lebar Daun Rambu mm 1200 TIDAK SESUAI
3. Tebal Daun Rambu mm 3 TIDAK SESUAI
