NAMA TEKNIS : Pengadaan Warning Light Ruas Boyolali
TAHUN : TAHUN
KOORDINAT (LAT, LNG) : -7.5316141, 110.5907227
KETERANGAN : 2024
SPESIFIKASI :
NO BARANG SAT STANDAR MIN. HASIL UKUR HASIL FOTO
A. PONDASI TIANG UTAMA

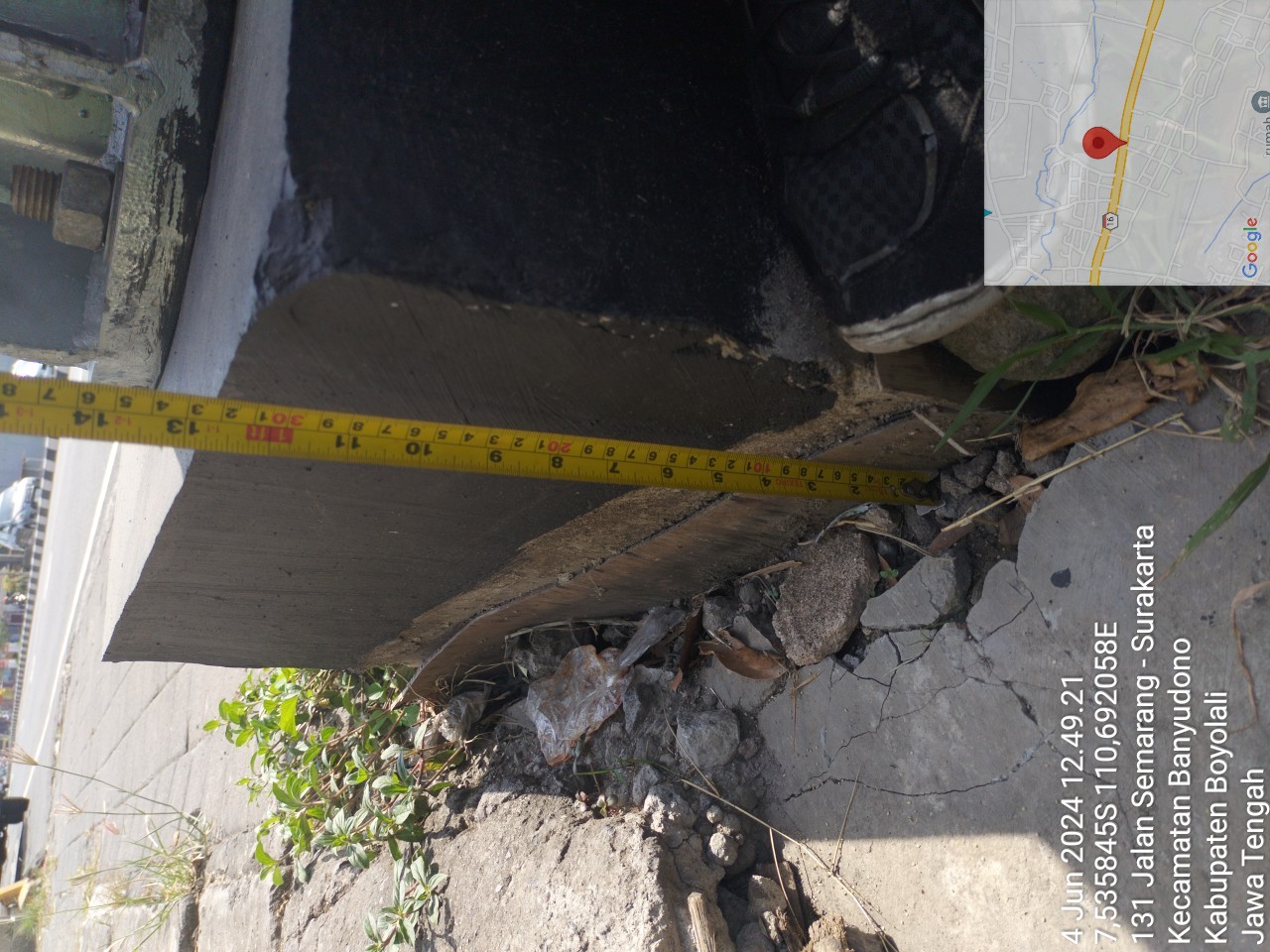

1. Tinggi dgn permukaan mm 200 220 SESUAI
2. Mutu Beton K- 250 250 SESUAI
3. Panjang mm 600 610 SESUAI
4. Lebar mm 600 600 SESUAI
5. Tinggi Pondasi dari Muka Tanah mm 100 120 TIDAK SESUAI

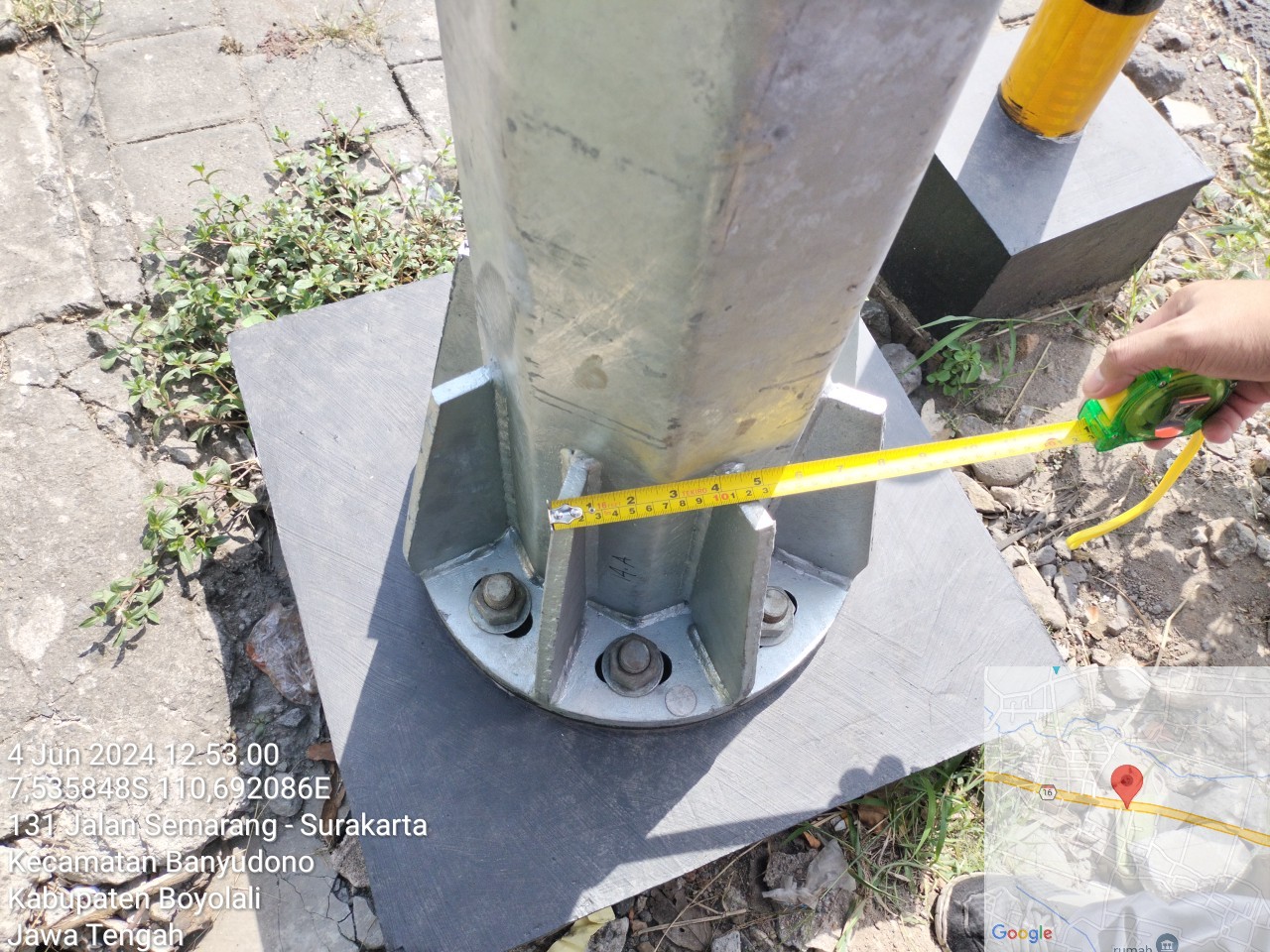

6. Ø Base Plate mm 400 400 SESUAI
7. Base Plate Tebal Plat mm 32 34 SESUAI

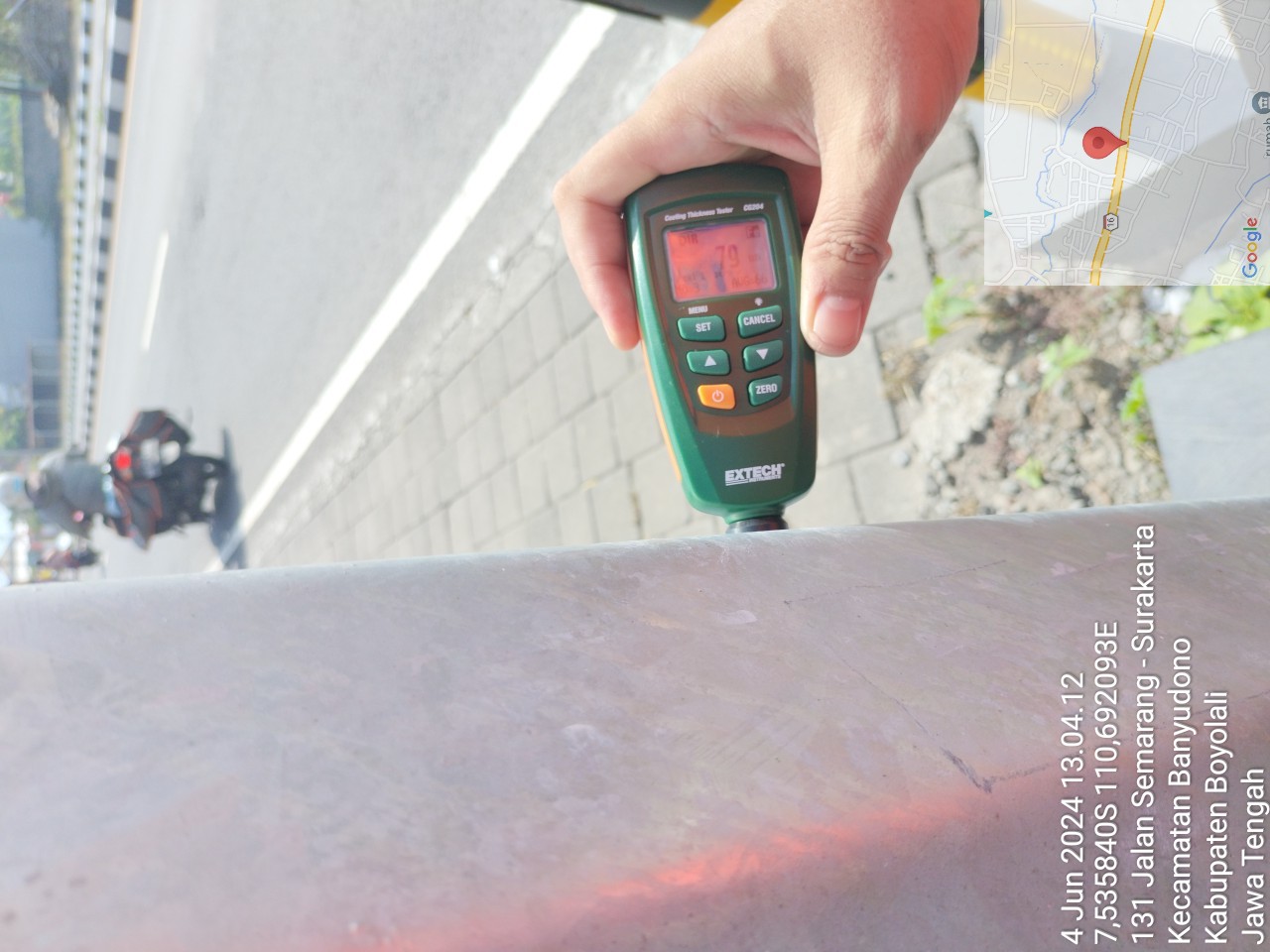

8. Base Plate Coating Galvanis µm 70 173 SESUAI
9. Bracket Plate Tinggi mm 50 45 TIDAK SESUAI
10. Bracket Plate Panjang mm 150 250 SESUAI
11. Bracket Plate Tebal Plat mm 10 13 SESUAI
12. Bracket Plate Coating Galvanis µm 70 228 SESUAI

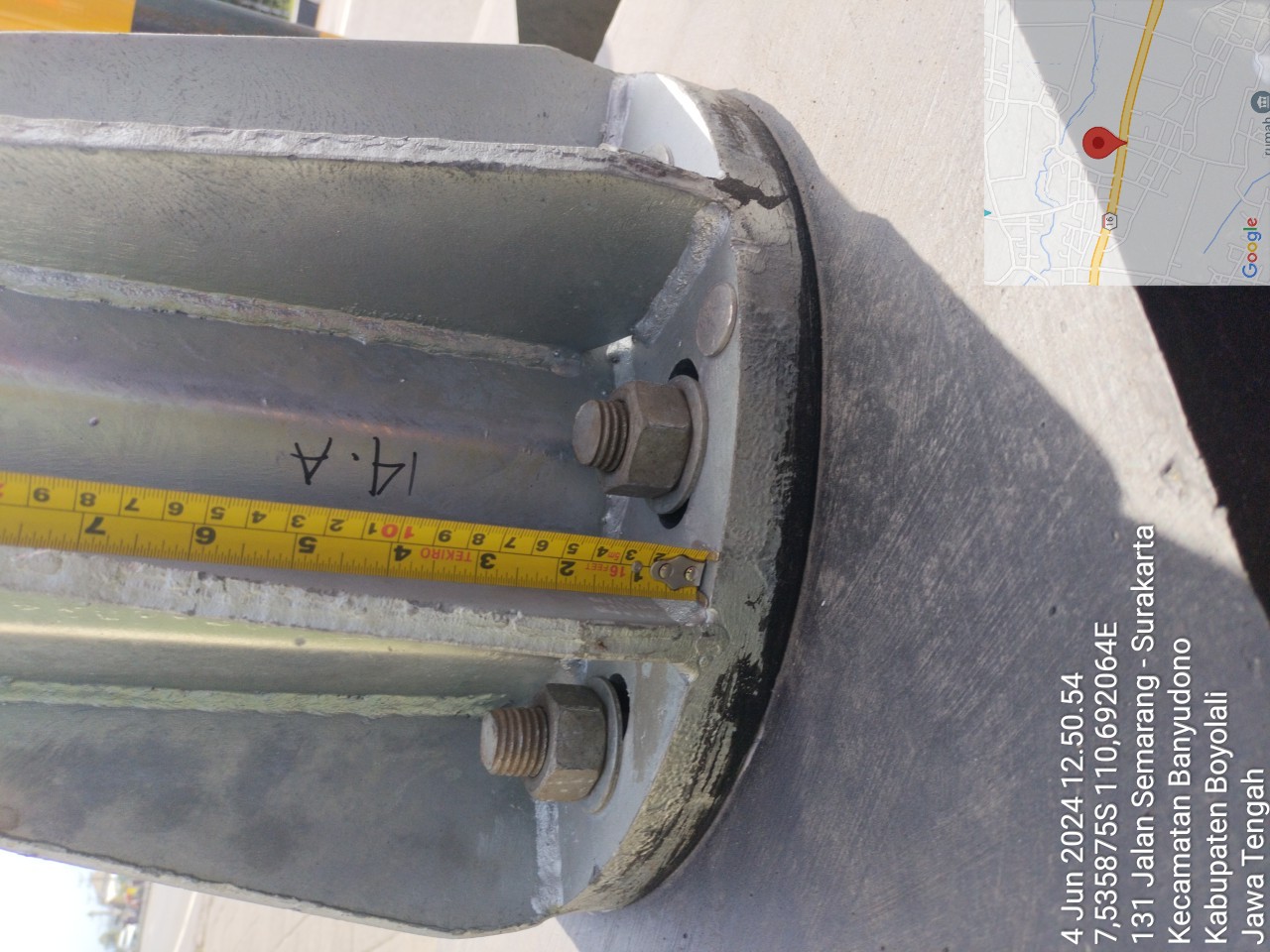

13. Bolt (Baut) Ø mm 20 24 SESUAI
14. Jumlah Bolt (Baut) pcs 8 8 SESUAI
B. TIANG UTAMA

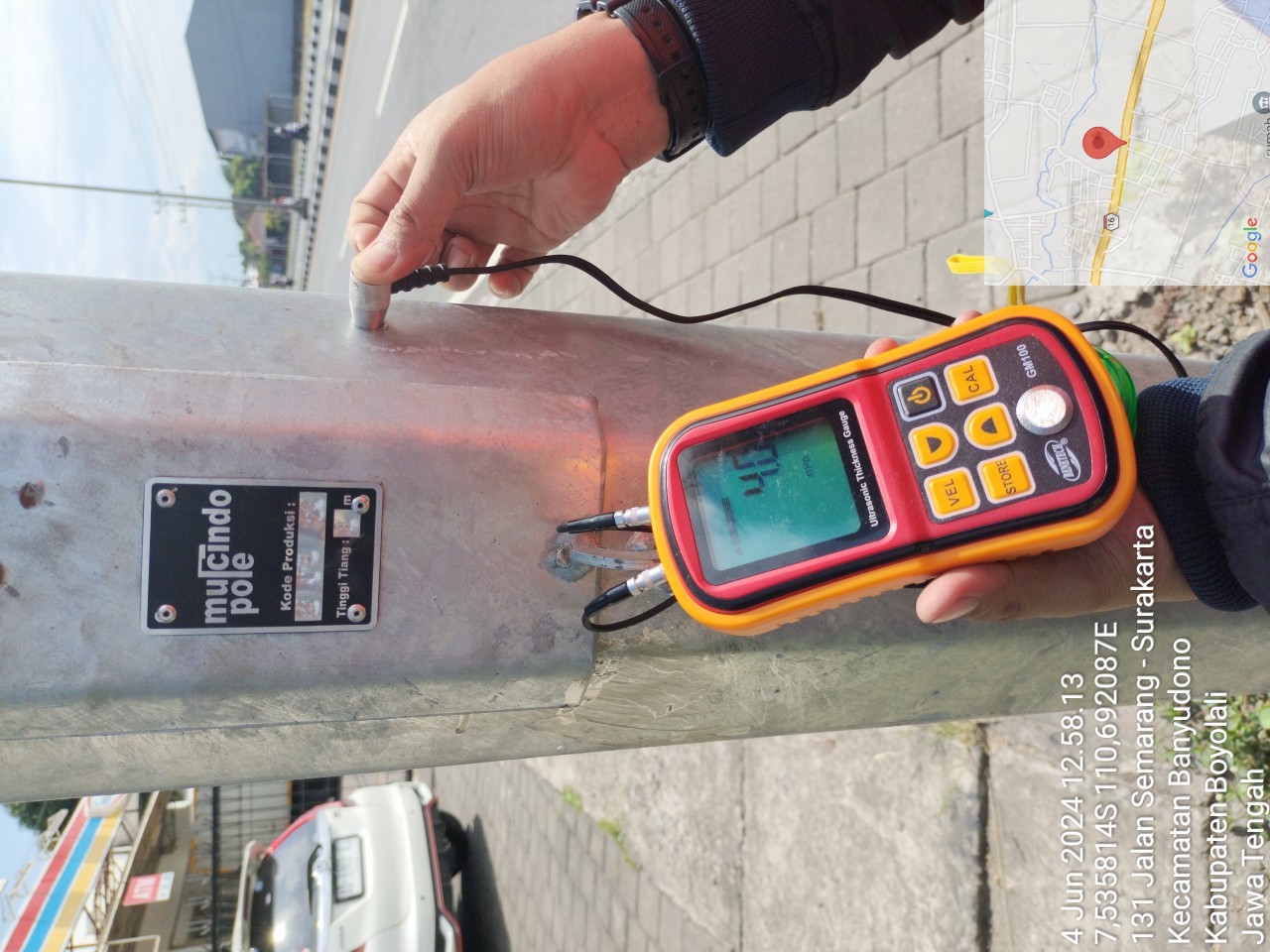

1. Tebal Segmen 1 (Bawah) mm 4 4 SESUAI
2. Coating Galvanis µm 70 79 SESUAI
3. Ø Tiang mm 220 220 SESUAI
C. TIANG PENGAMAN
1. Tebal Plat mm 3 3 SESUAI
2. Ø Tiang in 4 4,5 SESUAI
3. Coating Galvanis µm 70 88 SESUAI
4. Jumlah pcs 3 3 SESUAI

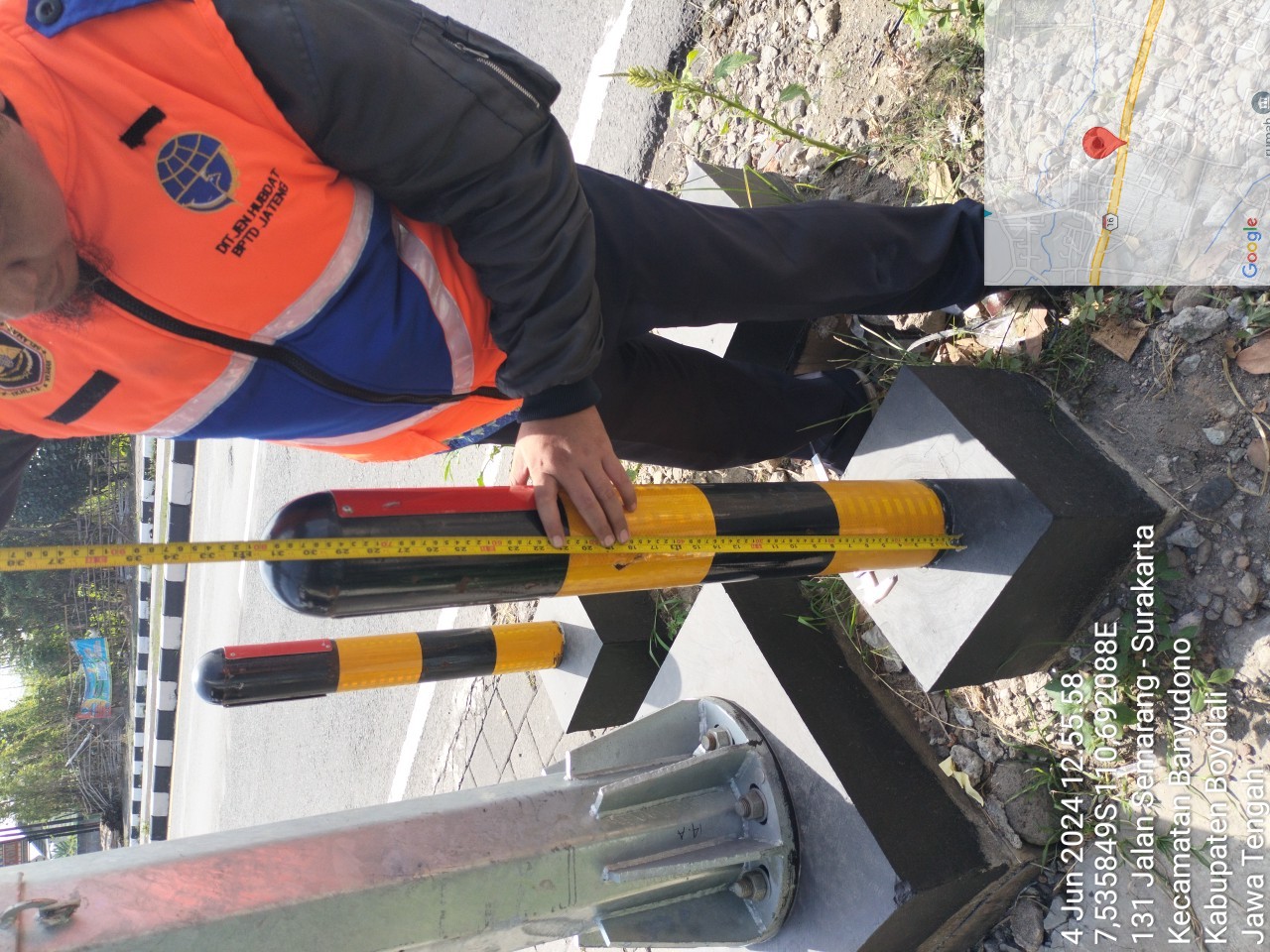

5. Panjang Retroreflektif Merah-Putih mm 150 200 SESUAI
6. Lebar Retroreflektif Merah-Putih mm 80 100 SESUAI

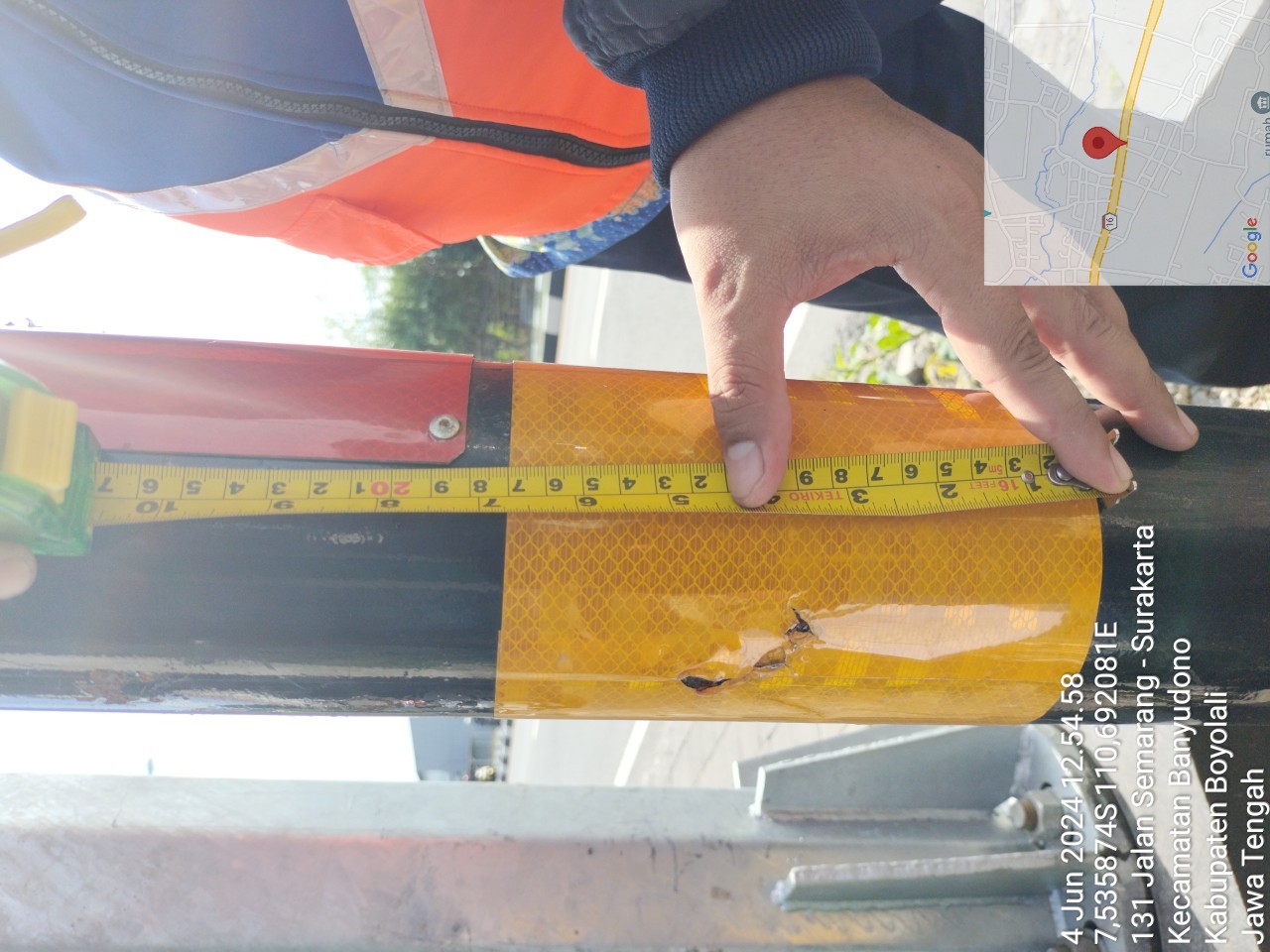

7. Lebar Retroreflektif Kuning mm 170 170 SESUAI

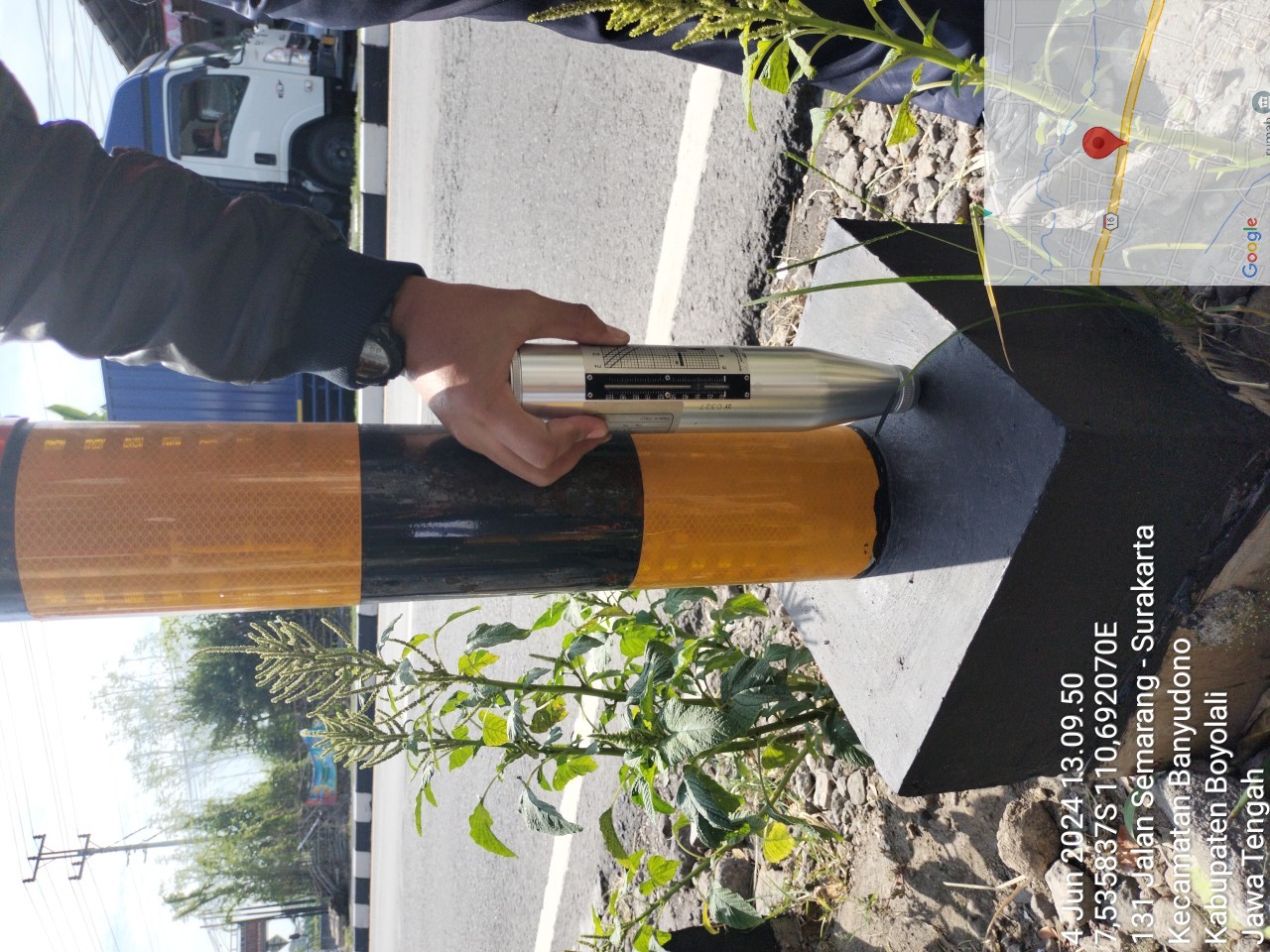

8. Mutu Beton Pondasi K- 175 175 SESUAI
9. Panjang Pondasi mm 300 300 SESUAI
10. Lebar Pondasi mm 300 300 SESUAI
11. Tinggi Tiang dari Pondasi mm 700 790 SESUAI

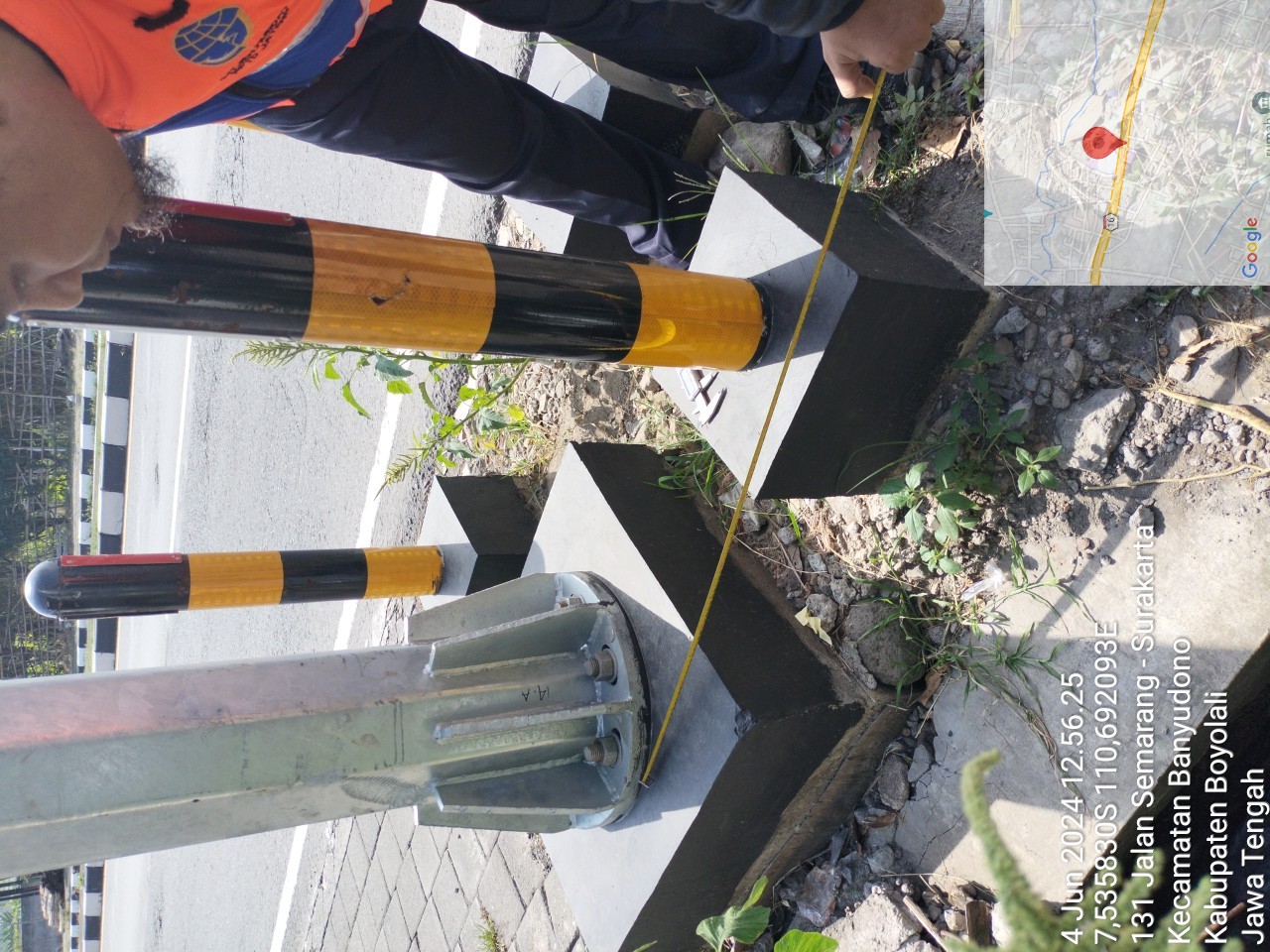

12. Jarak dengan Tiang Utama mm 800 700 TIDAK SESUAI
D. LUMINER
1. Luminer lm/w 130 130 SESUAI
